Bei Problemen mit den analogen Ausgängen auf der Rückseite des Scanners (4-poliger Anschluss) können Sie Folgendes tun:

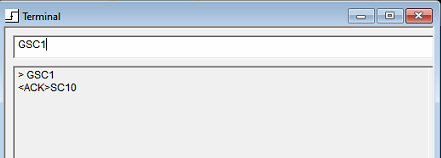

- Verwenden Sie den Befehl "GSCn" zur Überprüfung der richtigen Berechnung "n" steht für Ausgang 1, 2 oder 3
- Antwort wäre "SCnd" Parameter für "d" sind
- 0: Sektorberechnung aus
- 1: Minimum des Sektors
- 2: Maximum des Sektors
- 3: Mittelwert des Sektors
- 4: Ausgabe der internen Temperatur
- 5: Einstellung eines festen Stroms in µA
- 6: Breitenmessung
Sie können den gleichen Befehl auch verwenden, um einen festen Wert für den Test zu setzen
- Verwenden Sie den Befehl "SCn5 p".
- n: Ausgang 1,2 oder3
- p: Wert in µA (z.B. 4000=4mA, 20000=20mA)
Der Bereich für die Stromausgänge wird mit den Befehlen SZ und SM festgelegt
- GSZn für die Prüfung des unteren Endes des mA-Bereichs (typ. 0mA oder 4mA)
- GSMn für die Überprüfung des maximalen MA-Bereichs (typ. 20mA)
- Die Antwort wäre SZnddd oder SMndd (d=040 für 4mA, d=200 für 20mA)
Bitte vergessen Sie nicht, nach dem Test wieder die richtige Sektorberechnung einzustellen!
