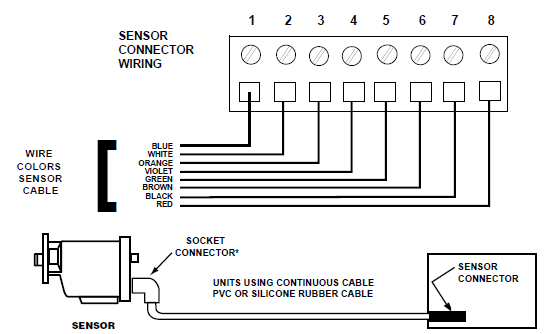

1. Vout
2. Connected to 3
3. Connected to 6
4. RS485 +
5. RS485-
6. PSU GND (further connected to Protective EARTH)
7. -15V
8. +15V
Hinweis: Das interne Netzteil der Modline 3-Steuereinheit kann nicht für die Stromversorgung von Ersatz-FPI-Sensoren verwendet werden.
Empfehlung:
1. Verwerfen Sie den Modline 3 Prozessor
2. Verwenden Sie nur das Kabel weiter.
3. Bei sehr langen Kabeln ist die Verwendung von 2 Adern für 24DC oder die Verwendung einer 48-V-Versorgung und eines DC-DC-Wandlers am Sensorende des Kabels zu erwägen.
