Aktualisiert 03.05.2022
F. Was ist eine typische Dateigröße eines gespeicherten Schnappschusses?
A. Bei 512 im Scanner eingestellten Pixeln arbeiten Sie mit 128 KB pro 100 Zeilen für das Binärformat und dem Doppelten für das Textformat.
F. Was bedeutet der Fehlercode 10053?
A. Dies ist ein Windows-Fehlercode, der einen TCP/IP-Socket-Fehler beschreibt, der durch einen Kommunikationsverlust oder die Unfähigkeit, eine Verbindung zwischen dem Linescanner und dem PC herzustellen, verursacht wird. Die Software meldet wahrscheinlich "Software caused connect abort [ErrNo. 10053]", und es wird oft angenommen, dass es sich um ein Softwareproblem handelt. Die Software schließt die Verbindung (gibt den Socket frei), weil sie nicht benötigt wird (die Kommunikation konnte nicht hergestellt werden).
F. Was kann ich tun, wenn ich einen Fehlercode 10053 erhalte?
A. Wenn das System zuvor in Betrieb war, können Sie versuchen den Scanner Stromlos zu machen und neu starten. Der Linescanner muss zurückgeschickt werden (nachdem ein Netzwerkproblem (Verkabelung, LAN-Karte usw.) ausgeschlossen wurde). Wenn das System neu ist, überprüfen Sie, ob die IP-Adresse im Konfigurator und die LAN-Karte korrekt sind (im Bereich des Linescanners).
F. Ich kann den COM-Port des Alarmausgangs nicht für die Verwendung mit dem älteren Raytek-Alarmmodul definieren (standardmäßig im EC150 bis 2019 enthalten).
A. Die Ethernet-Kommunikation muss aktiviert sein.
Es ist nicht notwendig, einen COM-Port zu definieren, wenn serielle Kommunikation verwendet wird, da das Alarmmodul inline mit dem seriellen Kommunikationskabel des Scanners (D25-Adapter oder -Box) verbunden werden muss. In diesem Fall ist der COM-Port für das Modul der COM-Port für den Scanner und die Option ist auf der Registerkarte Ein-/Ausgabe des Konfigurators nicht sichtbar.
Wenn Sie die Scanner-Kommunikation auf Ethernet-Kommunikation einstellen, müssen Sie den COM-Port für das Alarmmodul separat definieren - dann wird das Dropdown-Menü angezeigt. Hinweis: Wenn Sie einen USB-RS232-Adapter verwenden, muss dieser über alle Funktionen verfügen (nicht nur Daten senden und empfangen).
F. Das analoge Ausgangssignal stimmt nicht mit den berechneten Sektor- oder Zonenwerten überein, oder der Messwert des Kontrollsystems stimmt nicht mit den berechneten Sektor- oder Zonenwerten überein.
A. Prüfen Sie, ob die Skalierung des SPS-Eingangs mit der Skalierung des Ausgangs in der DTDP-Konfiguration übereinstimmt. Prüfen Sie alternativ, ob jede analoge Ausgangskarte von WAGO entsprechend eingestellt ist (sollte 4-20mA sein), könnte aber auch auf 0-20mA eingestellt sein. WAGO 750-563 Analogausgangsmodule sind für 0-20mA oder 4-20mA konfigurierbar und sollten werkseitig eingestellt sein (wenn der Kunde bei uns gekauft hat). Siehe https://fluke.freshdesk.com/en/support/solutions/articles/19000122156-faq für weitere Informationen.
F. In welchem Format können Schnappschüsse im GS150 des TF150 gespeichert werden?
A. Die Dateiformate sind .bin (nur zur Anzeige innerhalb der Software - kann in andere Formate konvertiert werden), Textdatei, jpeg und tiff. Außerdem können die Ergebnisse von Schnappschusszonen in einer Textdatei protokolliert werden.
F. Sind diese Formate auch im ES150 und EC150 verfügbar? Mit Ausnahme der Zonenergebnisse in einer Protokolldatei sind sie nicht verfügbar.
A. Ja.
F. Die Installation von DTDP ist nicht möglich - Fehler in der InstallShield-Installation.

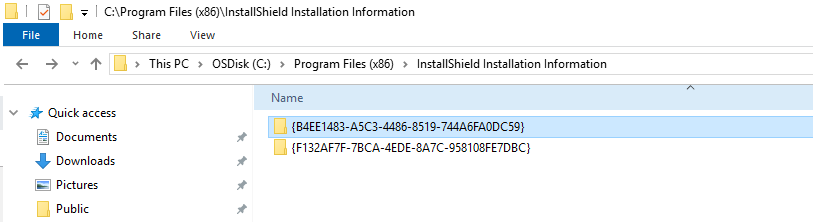

A. Löschen Sie den Ordner {B4EE1483..... innerhalb von C:\Program Files (x86)\InstallShield Installation Information.
